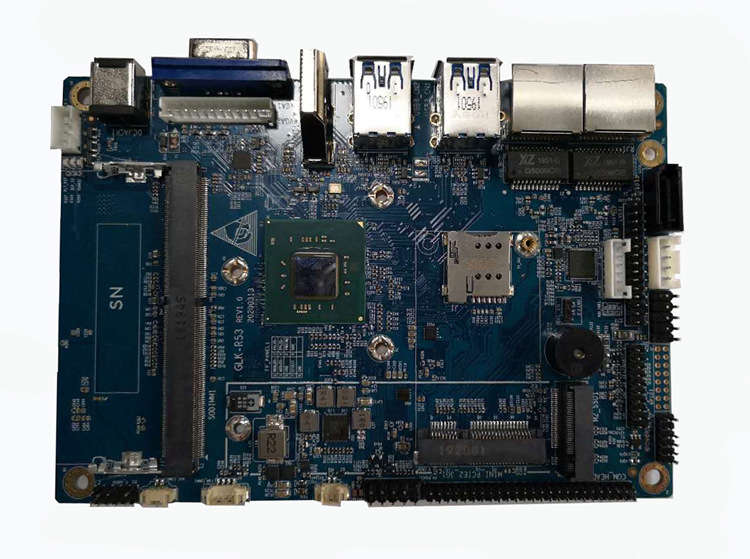

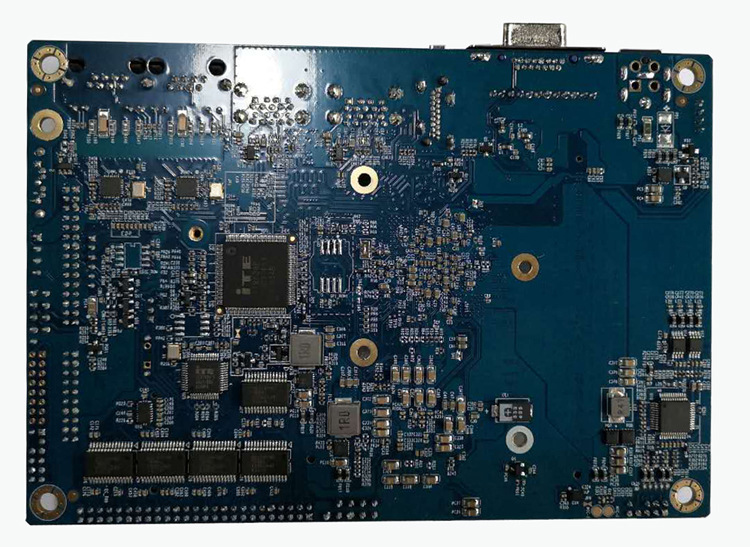

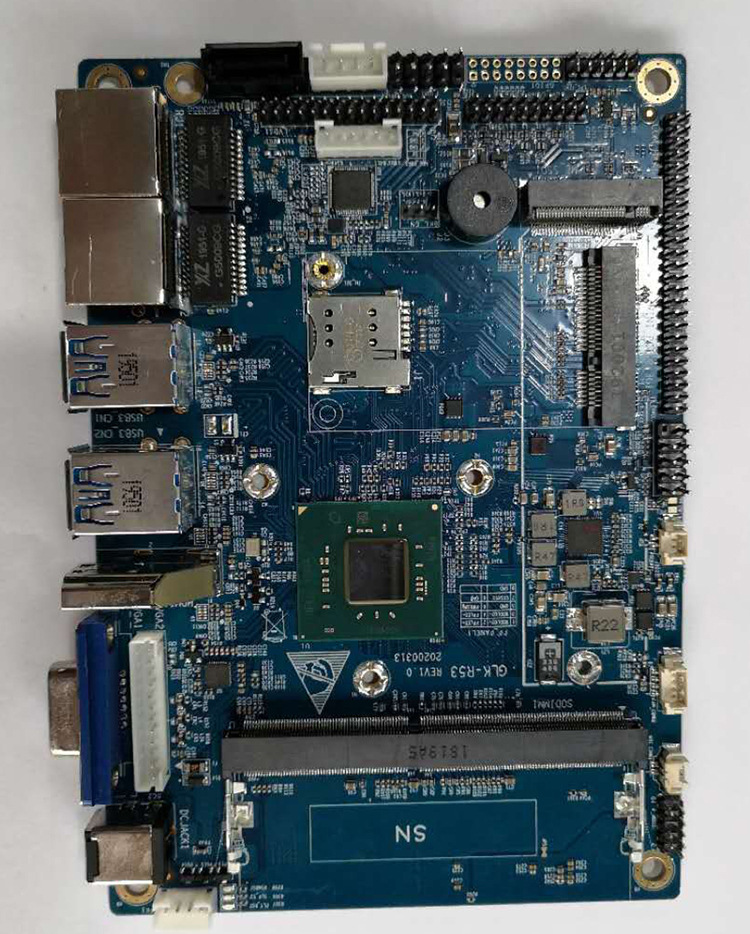

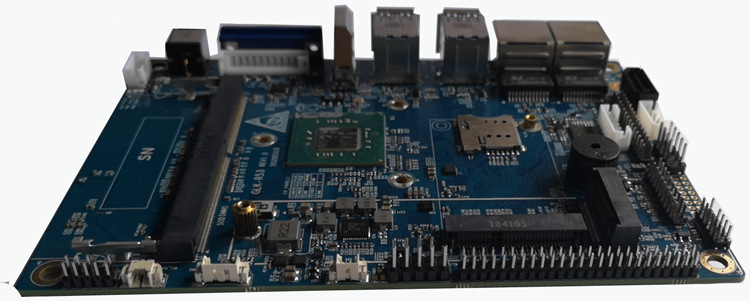

工业主板GLK-R53

1、3.5寸标准工业平板（长140mm*100mm*17mm,最高的地方是USB3.0座子);
2、支持DDR4内存条，最大到16GB;
3、支持M.2 NVME或SATA接口硬盘，最大到1GB和HDD大硬盘；
4、双千兆网口，支持网络唤醒功能；
5、6个COM口，4个USB3.0,1个HDMI和1个VGA;
6、支持双通道LVDS和EDP接口的显示屏（已调通LVDS 21.5寸屏和10.1寸EDP的屏);
7、接口丰富、版型紧凑；
8、适用一体机、工控行业等领域；

产品介绍 Product introduce

平台 Intel Gemini Lake 平台
CPU N5000/N4100/J5005/J4105/J4115等
系统支持WINDOES 10 32位和64位及Linux (Ubuntu)操作系统
内存 1*SODIMM DDR4内存条插槽，最大支持到16GB
硬盘 1*M.2 2280 NVME/SATA SSD硬盘（PCIE x1+1SATA+切换芯片两种模式）、1*SATA硬盘+电源座子
显示 1*LVDS双通道 24位点屏接口、1*EDP接口（全功能）
内部接口 1*全功能MINI PCIE、1*F_PANEL、1*F_AUDIO、1*Speaker+1*MIC、6*板载COM口、1*风扇控制座子
多个USB2.0 Header、1*LPC BUS、GPIO(2-3PIN,视具体信号而定)、1*RTC BIOS电池接口
蜂鸣器内置1个蜂鸣器
外部接口 1*DC+内部4PIN 座子、1*VGA、1*HDMI、1*RJ45(1000M)+RJ45(1000M)、2*双层USB3.0、1*SIM卡槽
功能支持看门狗、无盘启动、网络唤醒、上电开机、定时开机
PCB板 1.6mm蓝油或黑油(标准3.5寸工业主板)
其他功能 EMI/EMC 预留
